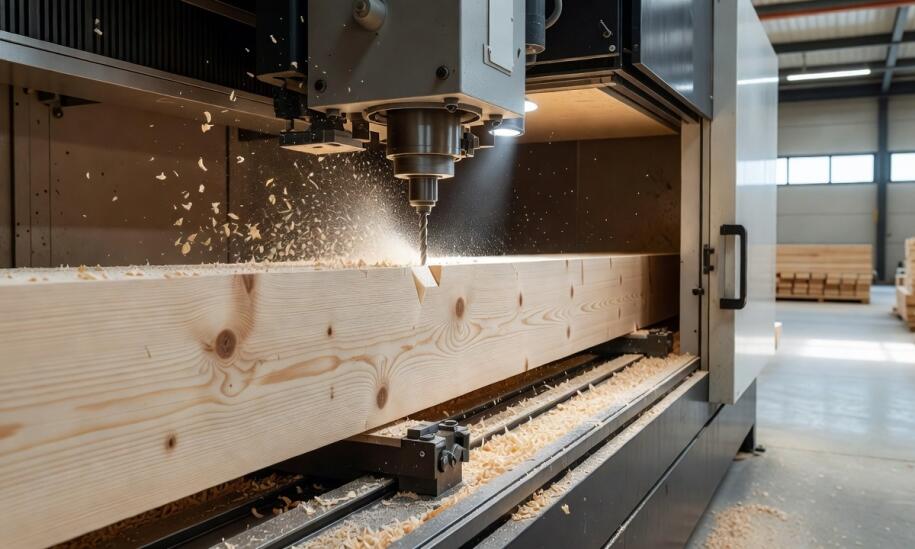

Które informacje z projektu są krytyczne, gdy drewniana konstrukcja ma trafić od razu na CNC

Spis treści

• Proces produkcji więźb dachowych
• Zalety więźb dachowych
• Typy więźb dachowych
• Montaż więźb dachowych
• Znaczenie więźb dachowych w budownictwie

Projekt wizualnie poprawnej bryły architektonicznej nie wystarczy do szybkiego rozpoczęcia prefabrykacji. Zestaw dokumentów trafiający do zakładu produkcyjnego musi zawierać pełne dane techniczne, które operator wprowadzi prosto do oprogramowania maszyn CNC. Brak precyzyjnych parametrów wymusza wstrzymanie prac, a dokumentacja wraca do fazy uciążliwych korekt. Przekazanie elementów do zautomatyzowanego cięcia wymaga kompletnych informacji o geometrii, przewidywanych obciążeniach oraz technologii złączy. Prawidłowo sporządzony materiał inżynieryjny eliminuje pole do jakichkolwiek domysłów na hali produkcyjnej, pozwalając urządzeniom na bezbłędne obrobienie tarcicy.

Jakie dane geometryczne producent odczytuje bez domysłów

Rozpiętość dachu, spadek połaci, poziomy podparcia oraz rozstawy osi to bezwzględna podstawa. Z tych wielkości wynikają dokładne wymiary i proporcje poszczególnych desek w wiązarze. Maszyna sterowana numerycznie wygeneruje poprawny program cięcia tylko wtedy, gdy otrzyma konkretne odległości między osiami i wysokości podpór. Rozstaw osi warunkuje liczbę elementów na całym budynku, co decyduje bezpośrednio o finalnym zestawieniu materiałowym. Wartości rozpiętości sięgające powyżej kilkunastu metrów narzucają nierzadko zmianę układu kratownicy, obligując konstruktora do gruntownego przeprojektowania podziału wewnętrznego.

Przeczytaj również: Na co zwrócić uwagę wybierając dekarza?

Normy budowlane PN-EN 1991-1-3 oraz PN-EN 1991-1-4 wyznaczają parametry obciążeń śniegiem i wiatrem, które determinują minimalną grubość drewna. Wartości charakterystyczne wynoszą od 0,7 kN/m² dla pierwszej strefy aż do 2,0 kN/m² w rejonach górskich. Zakład produkcyjny dobiera na ich podstawie klasę surowca, wykorzystując najczęściej certyfikowany materiał C24. Analiza sił działających na połać narzuca inżynierom zwiększenie gęstości stężeń i zastosowanie grubszych kolców w węzłach, które przejmują największy nacisk. Pominięcie specyficznych uwarunkowań wiatrowych danego regionu grozi uszkodzeniem dachu pod naporem gwałtownej wichury.

Przeczytaj również: Dlaczego decyzję o prefabrykowanym dachu trzeba podjąć przed startem budowy obiektu firmowego

Rysunki szczegółowych węzłów odgrywają w procesie fabrycznym istotniejszą rolę niż ogólne rzuty architektoniczne. Prefabrykowana technologia łączenia elementów bazuje na stalowych płytkach z wytłoczonymi kolcami, które są wciskane pod naciskiem potężnej prasy hydraulicznej. Wytyczne pokazujące orientację płytki i dokładny kąt zacięcia pasa drewna pozwalają zaprogramować piły w sposób wykluczający ręczne pasowanie. Opisy z projektu koncepcyjnego zazwyczaj ignorują zagadnienie tolerancji wymiarowych, co przy zautomatyzowanej linii wywołałoby natychmiastowe kolizje montażowe na etapie składania wiązara na stołach.

Przeczytaj również: Jakie części tworzą wiązar dachowy i jak współpracują w jednej kratownicy nośnej

Jak kompletność dokumentacji wpływa na programowanie CNC

Prawidłowo wygenerowane zestawienie elementów z wyliczonymi długościami i kątami cięć ładuje się bez przeszkód do systemu operacyjnego. Każda belka zyskuje tam własny numer identyfikacyjny przypisany na stałe do pliku warsztatowego. Pilarka automatyczna tnie surową tarcicę z milimetrową dokładnością na podstawie prawidłowo zdekodowanych linii. Konieczność odręcznego sporządzania listy materiałowej na bazie ułomnych szkiców wstrzymuje linię produkcyjną i odsuwa w czasie termin realizacji całego zamówienia. Plik cyfrowy instruuje głowice frezujące o każdym niezbędnym nacięciu, ograniczając powstawanie poprodukcyjnych odpadów do minimum.

Kompletna dokumentacja wykonawcza zasadniczo różni się od wersji wstępnej przygotowywanej pod wniosek o pozwolenie na budowę. Wariant roboczy prezentuje zazwyczaj wyłącznie przekroje ogólne, obrazujące zewnętrzny zarys bryły budynku i bazowe spadki połaci. Właściwy projekt warsztatowy uwzględnia z kolei szczegółowe obliczenia statyczne, precyzyjny wykaz użytego drewna oraz lokalizacje każdego metalowego łącznika. Te kluczowe parametry wędrują cyfrowo wprost do sterowników obsługujących park maszynowy. Konstruktor na tym etapie określa również dokładną kolejność wbudowywania gotowych segmentów na docelowym obiekcie budowlanym.

Wśród najczęstszych usterek spowalniających prefabrykację dominują niedoszacowane wartości obciążeń technologicznych i braki w wymiarowaniu stężeń. Deweloperzy regularnie przesyłają rzuty pozbawione wyliczeń uwzględniających ciężar paneli fotowoltaicznych albo central klimatyzacyjnych zlokalizowanych na poddaszu. Projektant musi wówczas przeprowadzić z technologami zakładu żmudną weryfikację nośności poszczególnych pasów drewna. Przeoczenie masywnego elementu w dokumentacji początkowej wymusza ponowne przeliczenie wektorów sił i zastosowanie znacznie mocniejszych przekrojów nośnych.

Pojedyncza luka w wytycznych geometrycznych albo nieprawidłowe obciążenie węzła skutkują zatrzymaniem produkcji i cofnięciem zlecenia do głównego inżyniera. Otrzymanie spójnych plików środowiska projektowego umożliwia szybkie uformowanie surowca na hali produkcyjnej. Firma Mistral Kwiatkowski i Wspólnicy produkuje prefabrykowane wiązary z wykorzystaniem maszyn numerycznych w nowym zakładzie umiejscowionym przy autostradzie A1 w Pikutkowie. Działalność w branży dekarskiej podmiot rozwija od 1996 roku, dostarczając komponenty dachowe dla inwestorów komercyjnych w cenie od 90 zł/m². Przedsiębiorstwo realizuje także bezpieczne przeglądy i modernizacje poszyć bez wyłączania obiektów z codziennego użytkowania, a park technologiczny rozbudowano z udziałem środków z Funduszu Eksportowego województwa kujawsko-pomorskiego. Specjaliści zakładu na bieżąco analizują napływające projekty drewnianych konstrukcji dachowych, sprawdzając bezbłędność wyznaczonych osi przed przekazaniem danych do pił. Taka procedura chroni przed niespasowaniem elementów u klienta i gwarantuje wzorowe osadzenie płyt kolczastych w strukturze drewna.
